產品介紹

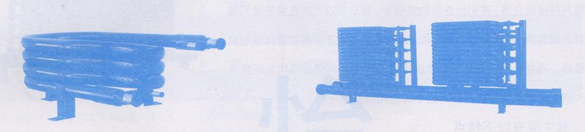

泰怡SCS型系列高效套管冷凝器是在SCE系列螺旋套管蒸發的工藝基礎上設計開發的。在制冷系統中主要用作水冷冷凝器。該型號套管冷凝器的主體結構為精密鋼管內穿高效外翅片厚
壁銅管，精密鋼管與高效外翅片銅管在彎管機上一起盤成螺旋狀外形，以焊接方式緊固于支腳，兩端以特制管路件分隔兩種換熱介質，并引出各自的連接管，制冷劑以氣態在換熱管間強制對流相變換熱，循環介質（常用介質為水）以液態在高效管內強制對流換熱，兩種介質通過換熱壁進行逆流傳熱，兩側流型均為旺盛湍流，從而實現了熱交換熱器的高效率和結構的緊湊化。
其主要有以下特點
1、選材考究，運行可靠
（1）高效套管冷凝器的外管采用是精密無縫鋼管，鋼管內壁經特殊加工處理，內壁的潔凈度滿足制冷系統的使用。
2、高效套管冷凝器的內管采用高效外翅片管，其特點：
（1）工藝性好，零泄露
其高效外翅片銅管比傳統的銅光管增加了壁厚，保證了制冷系統在高壓下的零泄露；為提高換熱管的換熱效率，在設計、機械加工方面進行了最優組合實驗設計。
（2）抗疲勞性強，無變形在制冷系統頻繁的壓力變化下，該高效管不易產生震蕩變形和疲勞性破壞。
3、結構緊湊，換熱效率高
高效套管冷凝器內管采用高效外翅片管，與普通光管相比翅片管（低肋管）使換熱面積增大，同時在翅片的尖端附近冷凝液膜變薄，故換熱系數遠遠高于普通光管，經實驗測試，換熱系數可達3000w/m2.k。因此在同等機組負荷下，高效套管冷凝器體積下，結構緊湊，可顯著減小冷凝器在主機內的安裝空間。
4、結構靈活，安裝、選型便捷
套管冷凝器系列的設計開發體現了模塊化設計的理念，在系統標準工況下（熱泵進出水溫40/45℃），實測單組高效管的換熱量在11.5w（冷卻水流量為2/m3/h,水阻力25kpa）,用戶可根據實際情況組合出所需的換熱量，我公司亦可根據客戶要求進行非標準類換熱器的設計選型。
使用說明
1、產品在出廠時，內部封有2.8-3.0Mpa的干燥氮氣,使用前請先放空氣體,切勿讓空氣流向對著人.
2、氣體放空后，不要在空氣中長久放置，以免灰塵或其它臟物進入管路內。
3、使用時應先抽真空，后回氟，再充水，切勿先沖水后加氟。
4、管路連接時，使火焰遠離保溫層，以免火焰燒傷保溫層。
5、套管蒸發器外保溫層不得進水，以確保良好的隔熱效果。
6、套管蒸發器系統內部不得出現冰凍現象。
7、長期閑置時，應擰開放水閥，放空換熱器內的積水。
8、雙回路系統，兩氟路布置為內對內，外對外，放氣時應先放掉內側路氮氣，再放外側路氮氣。
9、雙回路系統加氟時應先外后內，或雙回路同時加氟。
10、水路連接時，應注意螺紋相配，以免損壞螺紋。
